剖析單缸液壓圓錐破碎機 —— 文章正文2017-05-19

　　單杠液壓圓錐式破碎機是圓錐破碎機的一種，其結構簡單緊湊，故障率低，可靠性高。應用于礦山破碎、冶金工業、化學工業、建筑工業、建筑垃圾回收、砂石生產及水泥工業等行業，已成為礦山行業的主流破碎設備。

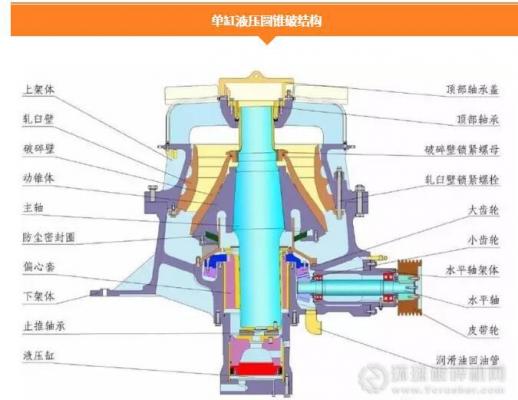

　　HCS圓錐破的結構主要分為六大部分

　　1)上機架總成：上機架，軋臼壁，墊帽，上架體護板。

　　2)下機架總成：下機架，下機架護板，下機架內襯板，偏心套襯套。

　　3)動錐總成：主軸，動錐軀體，破碎壁。

　　4)傳動軸總成：槽輪，傳動軸，軸承，傳動軸架，小錐齒輪。

　　5)偏心套總成：配重環，偏心套，大錐齒輪，主軸襯套。

　　6)液壓缸體總成：中摩擦盤，下摩擦盤，液壓缸體，缸套，缸底，位移傳感器。

　　單杠液壓圓錐破碎機工作原理

　　電機通過電機輪、皮帶、皮帶輪帶動小錐齒輪的轉動，小錐齒輪帶動大錐齒輪的轉動，從而使偏心套轉動。此時，裝在偏心套里面的主軸帶動動錐體隨著偏心套的轉動作旋擺運動，使破碎壁時而靠近、時而遠離軋臼壁，達到破碎物料的目的。

　　在不可破異物通過破碎腔或因某種原因機器超載時，液壓保險系統實現保險，動錐下移，排礦口增大從而使異物從破碎腔排出。如異物卡在排礦口時可使用清腔系統，使排礦口繼續增大，使異物排出碎腔。在液壓系統的作用下，動錐復位，機器恢復正常工作。

　　單缸液壓圓錐破核心技術

　　1.液壓系統

　　單杠液壓圓錐破液壓系統集液壓調整和液壓保護于一體。

　　? 排料口的調節：正常運行時，通過液壓油泵對主軸油缸注油或排油，使主軸上移或下移，軋臼壁和破碎壁之間的距離縮小或增大，調節排料口大小。

　　? 過鐵和清腔： 在不可破異物通過破碎腔或因某種原因機器超載時，液壓保險系統實現保險，液壓油注入蓄能器，主軸下墜，排料口增大，異物從破碎腔排出，蓄能器將油壓回，破碎機正常運行。如異物卡在排礦口時，可使用清腔系統，使排礦口進一步增大，使異物排出破碎腔。在液壓系統的作用下，排礦口自動復位，機器恢復正常工作。

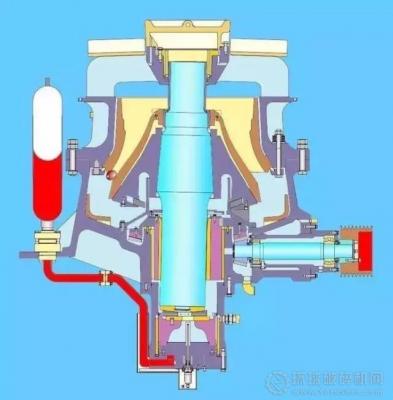

　　過鐵前

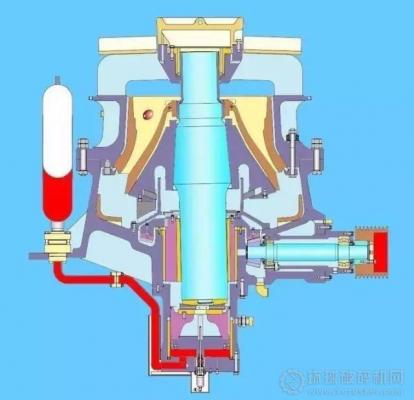

　　過鐵時液壓油注入蓄能器，主軸下墜，排料口增大

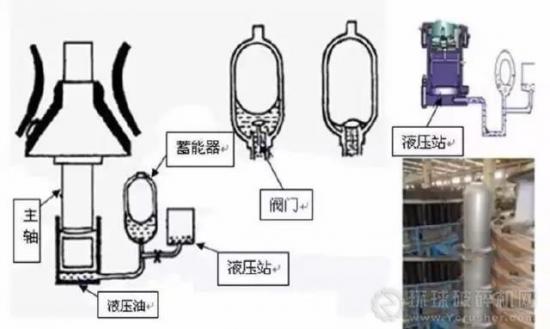

　　液壓保險工作原理

　　2.潤滑系統

　　兩路進油口注油，一路從主軸下端進入，潤滑球面軸承、球形瓦、機架襯套、主軸襯套，進而潤滑大小錐齒輪;另一路從傳動軸端進入，潤滑傳動軸襯套，最后兩路油從同一出油口排出。

　　兩路進油口注油，一條由機器下部油孔進入機器后又分三條支路：偏心套內外表面，主軸中間油孔到達球型軸承，經過孔道潤滑大小錐齒輪;另一條由傳動軸架上的孔進油，潤滑傳動軸承，其回油也是經過小錐齒輪下部的回油孔及防塵蓋上的回油孔回油，最后兩路油從同一出油口排出。
